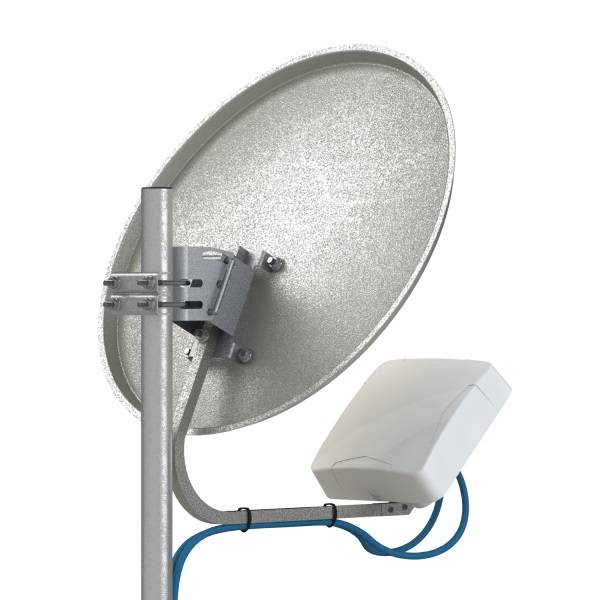

Облучатели АX-800 Offset MIMO /АX-800 Offset 75 MIMO предназначены для использования в комплекте абонентского оборудования LTE800 и UMTS900. Облучатель имеет два входа, соответствующие двум линейным взаимно ортогональным поляризациям излучаемого поля. Конструкция облучателя обеспечивает высокую развязку между входами. Облучатель имеет ширину диаграммы направленности порядка 120-180 градусов по уровню -10dB и рекомендуется к установке на короткофокусные рефлекторы (F/D=0.5). Излучатели надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус. Облучатели снабжены разъемами типа N-female / F-female.
Достоинства антенны АX-800 Offset MIMO 2x2:
Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 4G.
Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
Антенна значительно усиливает не только 4G (LTE800), но и 3G (UMTS900)!
Электрические характеристики
Рабочий диапазон частот, МГц 790-960
Собственное усиление, dBi 8
Результирующее усиление и ширина диаграммы направленности
по уровню -3дБ при различных диаметрах офсетной параболической антенны (F/D=0.5)
0,6м 10-12 dBi 33-37 гр.
0,9м 15-17 dBi 22-25 гр.
1,3м 18-19 dBi 15-17гр.
1,8м 21-22 dBi 11-13 гр.
2,5м 22-25 dBi 8-9 гр.
Ширина ДН облучателя в Е-плоскости по уровню -10dB, град 120
Ширина ДН облучателя в Н-плоскости по уровню -10dB, град 180
Развязка между входами антенны, не менее dB 28
Входное сопротивление, Ом 50 / 75
КСВ в рабочем диапазоне частот, не более 1,5
Допустимая мощность, Вт 10
Поляризация X-pol
Механические характеристики
Масса, г 1100
Габаритные размеры, м 0,2х0,2х0,14
Разъемы 2 х N-female
Материал облучателя сталь, оцинкованная сталь, луженая жесть
Защитное покрытие порошковая полимерная краска
